Machine introduction

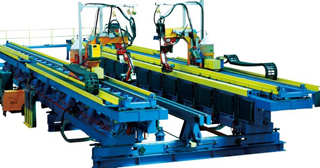

Notre ligne de soudage automatique pour poutres H ondulées JBH est constituée par la machine de refendage et de découpe de longueur, la machine de formage de bande, la machine d'alimentation de bride et de bande, la soudeuse robot automatique pour poutres H ondulées, le système d'empilement et de découpe transversale, ainsi de suite.

La ligne de soudage automatique pour poutres H ondulées est équipée d'un robot de soudage italien capable d'accomplir automatiquement des procédures, telles que le balayage au laser de toute la ligne, le soudage à deux positions, le remplacement de pistolet de soudage, la découpe transversale, etc. Cette machine de qualité fonctionne avec grande efficacité et automatisation.

Caractéristiques et utilisation du produit
La ligne de soudage automatique pour poutres H ondulées est utilisée pour le traitement de poutres H ondulées. C'est un nouveau type de matériau de construction largement appliqué dans les constructions de ponts, de colonnes, de cadres à travée unique ou à travée multiple.

Avec sa surface ondulée, ces poutres H ondulées économisent plus de 20% à 60% d'aciers par rapport aux poutres H plates de même limite d'élasticité. Ce produit se caractérise par un bon ratio coût-performance, une grande portée et poutre de la grue, etc. Quant aux poutres H ondulées de 1.5m, sa portée peut atteindre 40m. En outre, notre produit est compatible avec les exigences d'économie d'énergie. Notre ligne de soudage automatique pour poutres H ondulées va mener une tendance de développement futur dans ce domaine.

Flux de travail

Déroulage de la bande → Guidage → Nivellement de la tôle → Refendage→ Coupe de la longueur → Formage Découpe de la bride → Nivellement de la tôle → Tri et transport

Balayage au laser → Alimentation et assemblage → Soudage automatique → Sortie de coupe graphique

Paramètres techniques

Machine	Paramètres
Machine de formage de poutre ondulée	Matière première appropriée	Limite d'élasticité	≤345MPa
		Épaisseur de l'acier	2-5mm (≤235MPa); 2-4mm (≤345MPa)
		Largeur de l'acier	500-1500mm
	Dimension du profilé	Hauteur des ondulations	40-46mm
		Distance des ondulations	Environ 155mm
	Mode d'alimentation de l'acier	Convoyeur
	Mode de production de la bande ondulée	Chaîne de transmission
	Puissance d'alimentation	25kw
	Poids total	Environ 10T
	Dimension	6235×1640×2500 mm
Soudeuse robot automatique pour poutres H ondulées	Dimension de la pièce de travail	Longueur de la pièce de travail	4~20 m
		Épaisseur de la bande	2~5 mm
		Hauteur da la bande	500~1500 mm
		Epaisseur de la bride	10~30 mm
		Largeur de la bride	150~500 mm
	Mode de soudage	Soudage robot des deux positions, importé
	Type de soudure	Soudage CO2	Balayage de l'ondulation	Balayage laser de la ligne entière
	Type de découpe	Découpe au plasma similaire au laser	Mode de contrôle	Contrôlé automatiquement par ordinateur industriel
	Vitesse de numérisation	≥900 mm/s	Vitesse de soudage	≥700 mm/min
	Puissance totale	223kw
	Dimension	22000×6500×3500 mm
	Poids total	Environ 46 T
